Làm thế nào thép góc bằng nhau có thể cải thiện sức mạnh, sự ổn định và độ bền của các cấu trúc lắp đặt năng lượng mặt trời

Tóm tắt bài viết: Thép góc bằng nhaulà một thành phần kết cấu linh hoạt được sử dụng trong các hệ thống lắp đặt quang điện, khung thép và xây dựng chung. Hình dạng chân bằng của nó hỗ trợ các kết nối thực tế, sắp xếp cấu trúc cân bằng và chế tạo hiệu quả. Hướng dẫn này khám phá cách các loại vật liệu, kích thước, mạ, độ chính xác trong sản xuất và kỹ thuật dành riêng cho dự án ảnh hưởng đến hiệu suất.Năng lượng mặt trờicung cấp các giải pháp Equal Angle Steel có thể tùy chỉnh cho các kết cấu lắp đặt năng lượng mặt trời và các dự án chế tạo thép khác, giúp người mua đánh giá các thông số kỹ thuật và lựa chọn vật liệu phù hợp để có độ tin cậy kết cấu lâu dài.

Khi việc lắp đặt năng lượng mặt trời mở rộng trên các điều kiện khí hậu và địa hình khác nhau, việc lựa chọn các thành phần cấu trúc đáng tin cậy ngày càng trở nên quan trọng. Energet Solar cung cấp Equal Angle Steel được thiết kế cho các kết cấu lắp quang điện, khung thép và các ứng dụng kỹ thuật liên quan, kết hợp các kích thước có thể định cấu hình, các tùy chọn thép cacbon, xử lý chính xác và xử lý bề mặt chống ăn mòn để hỗ trợ các yêu cầu đa dạng của dự án.

Mục lục

• Thép góc bằng nhau là gì?
• Thông số kỹ thuật chính và các tùy chọn có sẵn
• Thép góc bằng nhau được sử dụng như thế nào trong các hệ thống lắp đặt năng lượng mặt trời?
• Cách chọn vật liệu và xử lý bề mặt phù hợp
• Quy trình sản xuất và cân nhắc chất lượng
• Cách chọn thép góc bằng nhau cho dự án của bạn
• Người mua nên tìm kiếm điều gì ở nhà cung cấp?
• Câu hỏi thường gặp
• Kết luận: Xây dựng kết cấu thép đáng tin cậy hơn

Thép góc bằng nhau là gì?

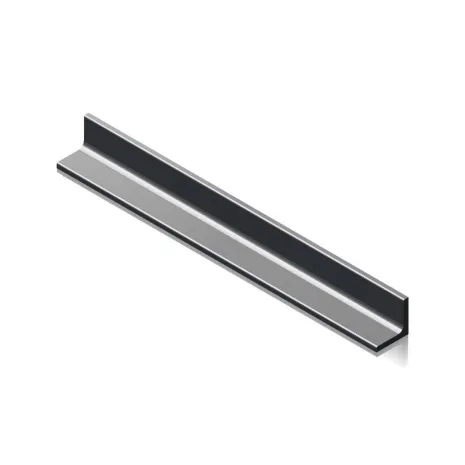

Thép góc bằng nhau là một cấu hình thép kết cấu có hai chân có chiều rộng bằng nhau được nối ở góc 90 độ. Mặt cắt hình chữ L của nó giúp nó hữu ích trong việc kết nối các bộ phận kết cấu, khung gia cố, hỗ trợ các bộ phận phụ và chế tạo giá đỡ.

Không giống như thép góc không bằng nhau, có các chân có chiều rộng khác nhau, thép góc bằng nhau mang lại sự sắp xếp mặt cắt ngang đối xứng. Hình học này có thể đơn giản hóa việc lập kế hoạch bố trí và thiết kế kết nối khi cả hai chân đều yêu cầu kích thước tương đương. Tuy nhiên, hiệu suất chịu tải thực tế của nó phụ thuộc vào kích thước mặt cắt, đặc tính vật liệu, chi tiết kết nối, hướng tải và điều kiện hỗ trợ.

Trong kỹ thuật quang điện, thép góc bằng nhau thường được xem xét để lắp đặt giá đỡ, kết nối hỗ trợ, bộ phận gia cố và các bộ phận khác tạo thành một bộ phận của cụm giá đỡ lớn hơn. Nó cũng có thể được tích hợp vào khung công nghiệp, giá đỡ thiết bị và các dự án chế tạo thép nói chung.

Ưu điểm thực tế của nó bao gồm:

• Kết nối thuận tiện:Hai chân vuông góc cung cấp các bề mặt để bắt vít, hàn và các cách bố trí buộc kỹ thuật khác.
• Chế tạo linh hoạt:Cắt, đục lỗ và tạo hình có thể điều chỉnh biên dạng cho phù hợp với các yêu cầu lắp ráp khác nhau.
• Nhiều lựa chọn kích thước:Chiều rộng, độ dày và chiều dài chân có thể được lựa chọn theo thông số kỹ thuật của dự án.
• Khả năng ứng dụng rộng rãi:Nó có thể phục vụ mục đích lắp đặt năng lượng mặt trời, xây dựng, hỗ trợ công nghiệp và gia cố kết cấu.

Những lợi ích này làm cho thép góc bằng trở thành một lựa chọn hữu ích, nhưng phần chính xác phải luôn được xác minh theo các yêu cầu kỹ thuật của kết cấu dự định.

Thông số kỹ thuật chính và các tùy chọn có sẵn

Việc chọn một biên dạng góc thích hợp bắt đầu bằng việc xem xét kích thước, loại thép, lớp phủ và chức năng dự định của nó. Energet Solar cung cấp các cấu hình Thép góc bằng tiêu chuẩn và tùy chỉnh cho hệ thống lắp đặt quang điện, nhà để xe và các kết cấu thép khác.

Lưu ý: Các thông số kỹ thuật trên phản ánh các tùy chọn được công bố trên trang sản phẩm Energet Solar. Tính khả dụng cuối cùng, dung sai, yêu cầu về lớp phủ và chứng nhận vật liệu phải được xác nhận cho mỗi đơn hàng. Các loại thép quốc gia khác nhau không được coi là tự động thay thế cho nhau nếu không kiểm tra các tiêu chuẩn hiện hành và tài liệu vật liệu.

Đối với các dự án năng lượng mặt trời lớn, kích thước nhất quán và yêu cầu vật liệu được xác định rõ ràng giúp giảm bớt việc điều chỉnh lắp ráp và đơn giản hóa việc kiểm tra chất lượng. Người mua nên xác nhận bản vẽ, vị trí lỗ, chiều dài cắt và thông số kỹ thuật lớp phủ trước khi bắt đầu sản xuất.

Thép góc bằng nhau được sử dụng như thế nào trong các hệ thống lắp đặt năng lượng mặt trời?

Hệ thống lắp đặt quang điện hoạt động ngoài trời và phải truyền tải từ các mô-đun năng lượng mặt trời qua đường ray, khung đỡ, cột, móng và kết nối. Thép góc bằng nhau có thể đóng góp vào mạng lưới kết cấu này khi hình học và tính chất cơ học của nó phù hợp với yêu cầu thiết kế.

1. Giá đỡ năng lượng mặt trời gắn trên mặt đất

Hệ thống quang điện gắn trên mặt đất yêu cầu các cấu trúc hỗ trợ ổn định có khả năng chống lại tải trọng tĩnh, lực gió và các tác động cụ thể khác tại địa điểm. Thép góc bằng nhau có thể được sử dụng trong các giá đỡ kết nối, cốt thép chéo và các cụm đỡ thứ cấp. Các kết nối được thiết kế phù hợp giúp truyền lực giữa các bộ phận kết cấu riêng lẻ.

2. Cấu trúc nhà để xe năng lượng mặt trời

Nhà để xe năng lượng mặt trời kết hợp nơi trú ẩn phương tiện với việc sản xuất năng lượng quang điện. Biên dạng góc có thể được sử dụng trong các thanh giằng, kết nối lắp đặt và các bộ phận thép phụ trợ đã chọn. Bởi vì các cấu trúc này có thể chịu ảnh hưởng của gió đáng kể nên các nhà thiết kế phải xác minh khả năng chịu lực của cấu kiện, cường độ liên kết, độ võng và phản lực của nền móng.

3. Hỗ trợ xà gồ và gia cố kết cấu

Thép góc có thể hỗ trợ hoặc gia cố các kết nối kết cấu đã chọn, tùy thuộc vào thiết kế. Nó cũng có thể giúp kết nối các thành viên có những định hướng khác nhau. Sự sắp xếp cuối cùng phải tính đến tải lệch tâm, mất ổn định cục bộ, khoảng cách dây buộc và hoạt động của cụm lắp ráp hoàn chỉnh thay vì chỉ dựa vào hình dạng biên dạng.

4. Ứng dụng công nghiệp và xây dựng chung

Bên ngoài ngành năng lượng mặt trời, thép góc bằng nhau có thể được tích hợp vào khung thiết bị, giá đỡ, cấu trúc tiện ích và các cụm lắp ráp chế tạo. Kích thước tiêu chuẩn hóa và khả năng sản xuất lặp lại đặc biệt hữu ích khi nhiều bộ phận phải khớp với nhau trong một hệ thống lắp đặt lớn.

Để có thêm các lựa chọn kết cấu, người mua có thể khám phá các giải pháp kết cấu thép và lắp đặt quang điện của Energet Solar để so sánh các loại cấu hình và xác định các thành phần phù hợp với thiết kế dự án của họ.

Cách chọn vật liệu và xử lý bề mặt phù hợp

Cấp vật liệu và bảo vệ bề mặt ảnh hưởng đến hiệu suất sử dụng của thép góc. Lựa chọn phù hợp phụ thuộc vào tính toán kết cấu, điều kiện môi trường địa phương, tuổi thọ sử dụng dự kiến ​​và chiến lược bảo trì lắp đặt.

Các loại thép cacbon

Năng lượng mặt trời liệt kê Q235B và Q355B, cũng như các tùy chọn S235JR và S355JR cho sản phẩm Equal Angle Steel của mình. Các cấp này liên quan đến các tiêu chuẩn vật liệu khác nhau và phải được chỉ định theo mã thiết kế hiện hành và các đặc tính vật liệu đã được xác minh.

• Q235B / S235JR:Có thể thích hợp cho các ứng dụng được thiết kế xoay quanh các đặc tính và yêu cầu của các loại này.
• Q355B / S355JR:Các lựa chọn có độ bền cao hơn có thể được xem xét khi tính toán kỹ thuật đòi hỏi độ bền vật liệu lớn hơn.

Cấp độ bền cao hơn không tự động làm cho một cấu trúc hoàn chỉnh trở nên an toàn hơn hoặc hiệu quả hơn. Hình dạng mặt cắt, độ ổn định, thiết kế kết nối, chất lượng chế tạo và các yếu tố an toàn có thể áp dụng vẫn rất cần thiết.

Mạ kẽm nhúng nóng cho độ bền ngoài trời

Thép tiếp xúc với mưa, độ ẩm và nhiệt độ thay đổi có thể bị ăn mòn nếu bề mặt của nó không được bảo vệ đầy đủ. Mạ kẽm nhúng nóng sử dụng lớp phủ kẽm cung cấp hàng rào bảo vệ và chống ăn mòn hy sinh.

Các thông số kỹ thuật của Equal Angle Steel được công bố liệt kê độ dày lớp mạ kẽm là 45–120 μm. Mức độ phủ thích hợp phải được lựa chọn theo đặc điểm kỹ thuật của dự án, mức độ tiếp xúc với môi trường, tiêu chuẩn áp dụng và yêu cầu kiểm tra.

Khi đánh giá khả năng chống ăn mòn, hãy xem xét:

• Tiếp xúc với muối ven biển, chất ô nhiễm công nghiệp hoặc độ ẩm dai dẳng.
• Độ dày lớp phủ yêu cầu và phương pháp được sử dụng để xác minh nó.
• Bảo vệ các cạnh cắt, lỗ khoan và các kết nối được chế tạo.
• Thực hành xử lý và vận chuyển có thể làm hỏng lớp phủ.
• Yêu cầu kiểm tra và bảo trì trong suốt thời gian sử dụng dự kiến.

Đối với những môi trường đặc biệt khắc nghiệt, các kỹ sư dự án nên đánh giá xem liệu hệ thống sơn phủ được chỉ định có cung cấp sự bảo vệ đầy đủ hay không. Không nên cho rằng có lớp phủ nào để đảm bảo tuổi thọ sử dụng cố định trong mọi điều kiện vận hành.

Quy trình sản xuất và cân nhắc chất lượng

Độ chính xác trong sản xuất rất quan trọng vì biên dạng cấu trúc phải phù hợp với các thành phần giao phối của chúng và duy trì hình dạng đã chỉ định. Energet Solar mô tả khả năng tạo hình nguội, cắt chính xác, đột CNC và dập cho các hoạt động gia công thép của mình.

Tạo hình nguội và kiểm soát kích thước

Tạo hình nguội tạo hình thép mà không cần gia công tạo hình nóng thông thường tại thời điểm hình thành biên dạng. Khi được kiểm soát hợp lý, nó hỗ trợ các kích thước lặp lại và sản xuất hiệu quả. Người mua nên xem xét dung sai cấu hình được chỉ định và đảm bảo rằng quy trình sản xuất phù hợp với vật liệu và độ dày đã chọn.

Cắt và xử lý lỗ chính xác

Việc cắt chính xác giúp các bộ phận khớp với bản vẽ lắp ráp, trong khi việc đục lỗ CNC có thể tạo ra các lỗ kết nối lặp lại. Vị trí và đường kính lỗ chính xác đặc biệt quan trọng đối với các hệ thống lắp đặt năng lượng mặt trời được bắt vít vì việc căn chỉnh sai có thể làm chậm quá trình lắp đặt hoặc ảnh hưởng đến hoạt động kết nối dự kiến.

Kiểm tra trước khi giao hàng

Quy trình đảm bảo chất lượng thực tế phải bao gồm các hoạt động kiểm tra phù hợp với yêu cầu kỹ thuật mua hàng, chẳng hạn như:

1. Xác minh vật liệu:Xác nhận loại thép và xem xét các tài liệu vật liệu có liên quan.
2. Kiểm tra kích thước:Kiểm tra chiều rộng, độ dày, chiều dài, độ thẳng của chân và dung sai quy định.
3. Kiểm tra lỗ và chế tạo:Xác minh vị trí đục lỗ, khoảng cách cạnh và chất lượng cắt so với bản vẽ đã được phê duyệt.
4. Kiểm tra lớp phủ:Kiểm tra độ phủ và độ dày mạ kẽm bằng phương pháp kiểm tra đã thỏa thuận.
5. Truy xuất nguồn gốc đơn hàng:Đảm bảo nhận dạng sản phẩm, bao bì và tài liệu phù hợp với yêu cầu mua hàng.

Những hoạt động kiểm tra này giúp người mua đánh giá tính nhất quán của sản phẩm và xác định sự khác biệt trước khi các bộ phận đến địa điểm lắp đặt. Các tiêu chí kiểm tra phải được ghi lại trước khi sản xuất thay vì chỉ được quyết định sau khi giao hàng.

Cách chọn thép góc bằng nhau cho dự án của bạn

Việc chọn một biên dạng góc chỉ dựa vào kích thước hoặc giá mua của nó có thể dẫn đến các vấn đề về kỹ thuật và lắp đặt có thể tránh được. Một quy trình lựa chọn có cấu trúc giúp điều chỉnh việc mua sắm phù hợp với các điều kiện thực tế của dự án.

• Xác định ứng dụng:Xác định xem thép sẽ được sử dụng làm giá đỡ năng lượng mặt trời, nhà để xe, khung kết nối hay mục đích kết cấu khác.
• Xác nhận tải trọng kỹ thuật:Cung cấp tĩnh tải, tải trọng gió, tải trọng tuyết, yêu cầu về địa chấn nếu có và các điều kiện hỗ trợ có liên quan cho kỹ sư thiết kế.
• Chỉ định hồ sơ:Ghi lại chiều rộng, độ dày, chiều dài, vị trí lỗ bằng nhau của chân và mọi thao tác tạo hình hoặc cắt cần thiết.
• Chọn mác thép:Xác nhận các tính chất cơ học cần thiết và tiêu chuẩn vật liệu áp dụng.
• Xác định khả năng chống ăn mòn:Xác định loại lớp phủ, độ dày lớp phủ, phương pháp kiểm tra và bất kỳ yêu cầu bổ sung nào đối với các cạnh lộ ra ngoài.
• Xem xét khả năng tương thích chế tạo:Xác nhận rằng biên dạng góc phù hợp với bu lông, đầu nối, đường ray và các thành phần kết cấu khác của dự án.
• Lập kế hoạch hậu cần:Kiểm tra kích thước gói hàng, sắp xếp vận chuyển, mốc giao hàng và yêu cầu dỡ hàng.
• Phê duyệt tài liệu:Thống nhất về bản vẽ, hồ sơ kiểm tra, hồ sơ vật tư, tiêu chí nghiệm thu trước khi sản xuất số lượng lớn.

Đối với các dự án tùy chỉnh, sự phối hợp sớm giữa nhà thiết kế, người mua và nhà sản xuất có thể giảm bớt việc sửa đổi bản vẽ và giúp thiết lập lịch trình sản xuất dễ dự đoán hơn.

Người mua nên tìm kiếm điều gì ở một nhà cung cấp thép góc bằng?

Một nhà cung cấp đáng tin cậy nên cung cấp nhiều hơn mức giá mỗi tấn. Người mua cần tin tưởng rằng vật liệu được giao phù hợp với các thông số kỹ thuật đã thỏa thuận và có thể được tích hợp vào hệ thống kết cấu dự định.

Khi so sánh các nhà sản xuất, hãy đánh giá các yếu tố sau:

Năng lượng mặt trời cung cấp các giải pháp Equal Angle Steel tùy chỉnh được hỗ trợ bởi nguồn nguyên liệu thô, uốn nguội, đột CNC, dập và điều phối dự án. Trang sản phẩm của công ty cũng xác định Xintian Steel là đối tác cung cấp nguyên liệu thô và mô tả trải nghiệm dịch vụ trên khắp Châu Âu, Châu Phi, Trung Đông và Châu Mỹ.

Người mua có thể xem lại thông số kỹ thuật của sản phẩm Equal Angle Steel và thảo luận về kích thước, yêu cầu xử lý và sắp xếp giao hàng cụ thể của dự án trước khi đặt hàng.

Câu hỏi thường gặp

1. Thép góc bằng chủ yếu dùng để làm gì?

Thép góc bằng nhau được sử dụng trong khung kết cấu, khung kết nối, bộ phận gia cố, hệ thống lắp đặt quang điện và chế tạo thép nói chung. Sự phù hợp của nó đối với một ứng dụng chịu tải cụ thể phải được xác nhận thông qua các tính toán kỹ thuật.

2. Energet Solar cung cấp những loại thép góc bằng cỡ nào?

Danh sách thông số kỹ thuật được công bố có chiều dài từ 1.000 đến 6.000 mm, chiều rộng chân bằng nhau từ 20 đến 140 mm và độ dày từ 3,0 đến 10,0 mm. Kích thước tùy chỉnh có thể có sẵn tùy thuộc vào việc xem xét kỹ thuật và xác nhận sản xuất.

3. Có những loại thép nào?

Trang sản phẩm liệt kê thép carbon Q235B và Q355B, cùng với các tùy chọn S235JR và S355JR. Người mua nên chỉ định tiêu chuẩn cần thiết và xác nhận tài liệu nguyên liệu trước khi sản xuất.

4. Thép góc bằng mạ kẽm có phù hợp cho các dự án năng lượng mặt trời ngoài trời không?

Thép góc mạ kẽm nhúng nóng có thể bảo vệ chống ăn mòn cho các ứng dụng ngoài trời. Sự phù hợp phụ thuộc vào điều kiện tiếp xúc, độ dày lớp phủ, tiêu chuẩn áp dụng, chi tiết chế tạo và yêu cầu bảo trì.

5. Thép góc bằng nhau có thể được tùy chỉnh?

Đúng. Energet Solar mô tả các giải pháp tùy chỉnh cho các kích thước phi tiêu chuẩn và thiết kế đặc biệt, với các tùy chọn xử lý như cắt, tạo hình, đột CNC và dập. Tính khả thi cuối cùng phụ thuộc vào bản vẽ, số lượng, vật liệu và yêu cầu sản xuất.

6. Thời gian giao hàng cho đơn hàng số lượng lớn mất bao lâu?

Năng lượng mặt trời cho biết thời gian giao hàng chung là 15–30 ngày, tùy thuộc vào khối lượng đặt hàng. Thời gian thực tế phải được xác nhận dựa trên thông số kỹ thuật của đơn đặt hàng, năng lực sản xuất, yêu cầu tùy chỉnh và sắp xếp vận chuyển.

7. Tôi nên cung cấp thông tin gì khi yêu cầu báo giá?

Chuẩn bị loại thép cần thiết, chiều rộng chân, độ dày, chiều dài, xử lý bề mặt, số lượng, bản vẽ, yêu cầu đóng gói, địa điểm giao hàng và ngày giao hàng dự kiến. Bao gồm mọi tiêu chuẩn hoặc yêu cầu kiểm tra có liên quan của dự án để nhà cung cấp có thể đánh giá yêu cầu một cách chính xác.

Kết luận: Xây dựng kết cấu thép đáng tin cậy hơn

Thép góc bằng vẫn là cấu trúc thiết thực cho hệ thống lắp đặt quang điện, khung thép và chế tạo công nghiệp vì hình học hình chữ L của nó hỗ trợ các kết nối linh hoạt và thiết kế thành phần có thể thích ứng. Việc lựa chọn sản phẩm phù hợp đòi hỏi nhiều điều hơn là chỉ so sánh các kích thước: loại vật liệu, điều kiện tải trọng, độ chính xác trong sản xuất, chất lượng lớp phủ và chi tiết lắp đặt, tất cả đều ảnh hưởng đến hiệu suất kết cấu.

Với kích thước có thể cấu hình, tùy chọn thép carbon, lớp hoàn thiện mạ kẽm nhúng nóng và khả năng xử lý chính xác, Energet Solar cung cấp các giải pháp Equal Angle Steel cho các yêu cầu xây dựng và năng lượng mặt trời khác nhau. Thông số kỹ thuật cẩn thận và sự phối hợp với nhà cung cấp có thể giúp người mua cải thiện tính nhất quán trong mua sắm, đơn giản hóa việc lắp đặt và quản lý các cân nhắc bảo trì dài hạn.

Lập kế hoạch cho một hệ thống lắp đặt năng lượng mặt trời hoặc dự án chế tạo thép? Truy cập trang sản phẩm Energet Solar Equal Angle Steel để xem lại các thông số kỹ thuật có sẵn và các tùy chọn tùy chỉnh. Chia sẻ bản vẽ, kích thước, yêu cầu vật liệu và số lượng đặt hàng ước tính của bạn với nhóm của chúng tôi.Liên hệ với chúng tôihôm nay để thảo luận về giải pháp Equal Angle Steel phù hợp, yêu cầu báo giá cũng như điều phối các chi tiết kỹ thuật và giao hàng cho dự án tiếp theo của bạn.
