Làm thế nào xà gồ thép định hình nguội có thể cải thiện sức mạnh, hiệu quả và độ bền của cấu trúc năng lượng mặt trời

Đối với hệ thống lắp đặt năng lượng mặt trời và các dự án khung thép hiện đại,Năng lượng mặt trờicung cấpXà gồ thép định hình nguộicác giải pháp được thiết kế để kết hợp hiệu quả về kết cấu, độ chính xác về kích thước, khả năng chống ăn mòn và khả năng tùy chỉnh linh hoạt. Được sản xuất thông qua việc tạo hình cán nguội chính xác, các biên dạng hình chữ C và Z này được sử dụng rộng rãi làm bộ phận chịu tải thứ cấp trong các kết cấu quang điện và nhà thép.

Xà gồ thép tạo hình nguội đóng vai trò quan trọng trong việc truyền tải, kết nối các bộ phận kết cấu chính và hỗ trợ mảng mô-đun quang điện. So với các bộ phận cán nóng thông thường, tạo hình nguội cho phép nhà sản xuất tạo ra các hình dạng mặt cắt ngang được tối ưu hóa với việc sử dụng vật liệu hiệu quả và kích thước chính xác. Đối với các dự án năng lượng mặt trời, việc lựa chọn loại thép, kích thước biên dạng, lớp phủ, nhịp và phương pháp lắp đặt thích hợp là điều cần thiết để đảm bảo hiệu suất kết cấu lâu dài. Hướng dẫn này giải thích cách thức hoạt động của xà gồ tạo hình nguội, các ứng dụng chính của chúng, các thông số kỹ thuật quan trọng, những lưu ý khi sản xuất và các biện pháp phòng ngừa thực tế khi lắp đặt. Nó cũng phác thảo cách các giải pháp xà gồ tùy chỉnh có thể hỗ trợ các môi trường dự án khác nhau, bao gồm trang trại năng lượng mặt trời trên mặt đất, hệ thống quang điện trên mái nhà, nhà để xe năng lượng mặt trời và kết cấu thép công nghiệp.

Mục lục

1. Xà gồ thép định hình nguội là gì?
2. Xà gồ thép tạo hình nguội hoạt động như thế nào?
3. Lợi ích chính là gì?
4. Người mua nên xem xét những thông số kỹ thuật nào?
5. Nó được sử dụng ở đâu?
6. Nó được sản xuất như thế nào?
7. Những gì cần được xem xét trong quá trình cài đặt?
8. Bạn nên chọn xà gồ phù hợp như thế nào?
9. Câu hỏi thường gặp

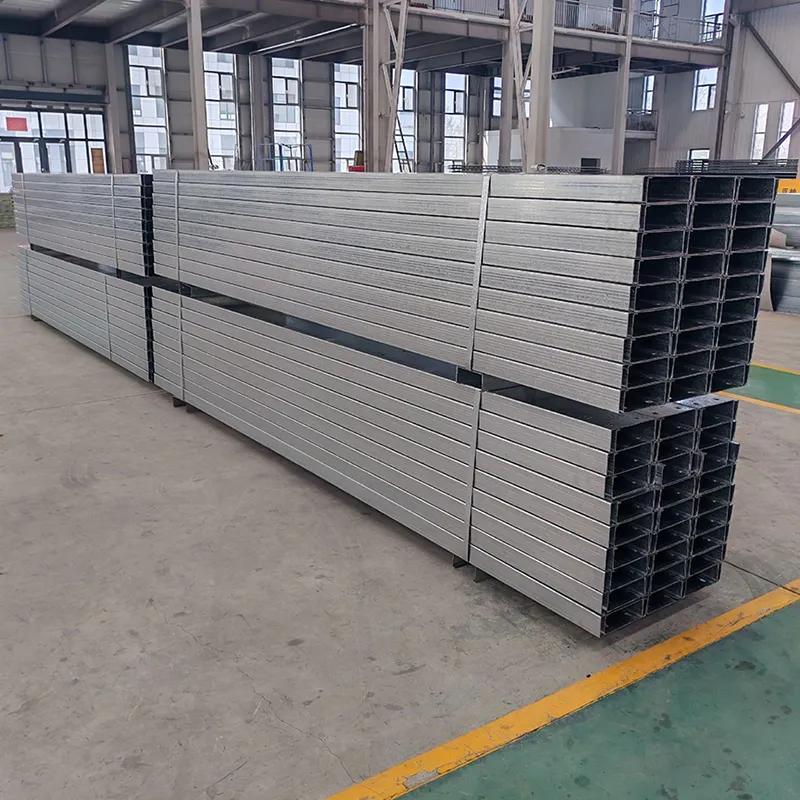

Xà gồ thép định hình nguội là gì?

Xà gồ thép tạo hình nguội là một thành phần kết cấu thép được sản xuất bằng cách tạo thành dải hoặc tấm thép thành một mặt cắt ngang cụ thể ở nhiệt độ phòng. Cấu hình phổ biến bao gồm các phần hình chữ C và hình chữ Z. Quá trình tạo hình tạo ra một thành phần cấu trúc nhẹ với tỷ lệ cường độ trên trọng lượng cao và hình dạng nhất quán.

Trong các hệ thống lắp đặt quang điện, xà gồ thường đóng vai trò là thành phần cấu trúc thứ cấp. Nó giúp kết nối các dầm chính và các bộ phận hỗ trợ khác đồng thời mang lại bề mặt ổn định để cố định các mảng mô-đun năng lượng mặt trời. Điều này làm cho hình dạng xà gồ, độ bền vật liệu, thiết kế kết nối và khả năng chống ăn mòn trở thành những cân nhắc quan trọng trong quá trình thiết kế hệ thống.

Không giống như các phần kết cấu cán nóng được hình thành ở nhiệt độ cao, các cấu hình được tạo hình nguội được tạo ra mà không làm nóng toàn bộ phần thép đến nhiệt độ tạo hình cao. Do đó, việc tạo hình cuộn liên tục có thể mang lại các kích thước lặp lại, biên dạng chính xác và sử dụng vật liệu hiệu quả.

Xà gồ thép tạo hình nguội hoạt động như thế nào?

Mục đích kết cấu chính của xà gồ là phân phối tải trọng giữa các bộ phận được đỡ và khung kết cấu chính. Trong cấu trúc lắp đặt năng lượng mặt trời, tải trọng có thể bắt nguồn từ trọng lượng của mô-đun quang điện, áp suất gió, tuyết, hoạt động bảo trì và các điều kiện môi trường khác do thiết kế dự án quy định.

Hình dạng mặt cắt ngang có ảnh hưởng trực tiếp đến cách thức hoạt động của thành phần thép dưới các tải trọng này. Cấu hình C và Z có thể cung cấp khả năng chống uốn hữu ích trong khi vẫn giữ được lượng thép tương đối hiệu quả. Các kết nối được thiết kế chính xác sẽ truyền lực giữa xà gồ, dầm, cột, giá đỡ và các bộ phận đỡ mô-đun.

Vì lý do này, không nên chọn xà gồ chỉ dựa trên kích thước hoặc giá cả. Tính toán kết cấu nên xem xét nhịp dự án, tải trọng dự kiến, cấp thép, phương pháp kết nối, yêu cầu về độ võng và các tiêu chuẩn kỹ thuật hiện hành.

Lợi ích chính là gì?

Các biên dạng tạo hình nguội ngày càng được sử dụng trong đó hiệu quả kết cấu, sản xuất lặp lại và khả năng tùy chỉnh là quan trọng. Đối với các ứng dụng lắp đặt năng lượng mặt trời, một số đặc điểm khiến chúng trở nên đặc biệt hữu ích.

• Hình học kết cấu hiệu quả:Cấu hình C và Z có thể mang lại hiệu suất chịu tải hữu ích trong khi vẫn duy trì trọng lượng kết cấu tương đối thấp.
• Tính nhất quán về kích thước:Tạo hình cuộn tự động và cắt chính xác giúp duy trì kích thước biên dạng và định vị lỗ.
• Hiệu suất vật liệu:Mặt cắt được tối ưu hóa có thể giảm việc sử dụng vật liệu không cần thiết khi được thiết kế hợp lý.
• Tùy chỉnh linh hoạt:Cấu hình chiều dài, chiều rộng, chiều cao, độ dày, lỗ và cấu hình có thể được điều chỉnh theo yêu cầu của dự án.
• Bảo vệ chống ăn mòn:Lớp phủ mạ kẽm nhúng nóng và kẽm-nhôm-magiê có thể tăng cường bảo vệ cho các ứng dụng ngoài trời.
• Khả năng tương thích cài đặt:Các lỗ được định vị chính xác có thể đơn giản hóa các kết nối bằng giá đỡ, bu lông và các thành phần kết cấu khác.

Đối với người mua, những lợi thế này có thể góp phần vào việc chế tạo và lắp đặt dễ dự đoán hơn, đặc biệt khi xà gồ được tích hợp vào các thiết kế lắp đặt quang điện tiêu chuẩn hóa.

Người mua nên xem xét những thông số kỹ thuật nào?

Yêu cầu đặc điểm kỹ thuật khác nhau tùy theo tính toán kết cấu và điều kiện dự án. Các thông số điển hình cho giải pháp xà gồ của Energet Solar bao gồm:

Những số liệu này nên được coi là các lựa chọn sản phẩm có sẵn thay vì thay thế cho các tính toán kết cấu cụ thể của dự án. Cấu hình phù hợp phải luôn được xác nhận theo tải trọng thiết kế thực tế và các tiêu chuẩn áp dụng.

Nó được sử dụng ở đâu?

Xà gồ tạo hình nguội có thể phục vụ nhiều ứng dụng kết cấu vì hình dáng và kích thước của chúng có thể được điều chỉnh theo các yêu cầu kỹ thuật khác nhau. Trong ngành năng lượng mặt trời, các ứng dụng phổ biến bao gồm:

1. Trạm năng lượng mặt trời trên mặt đất:Xà gồ có thể tạo thành một phần của cấu trúc hỗ trợ thứ cấp cho mảng quang điện lớn.
2. Hệ thống quang điện trên mái nhà:Chúng có thể được tích hợp vào các cấu trúc lắp trên mái nhà nơi kích thước chính xác và trọng lượng kết cấu được kiểm soát là quan trọng.
3. Nhà để xe năng lượng mặt trời:Xà gồ có thể hỗ trợ các mô-đun lợp mái và quang điện đồng thời tích hợp với dầm và cột.
4. Nhà thép công nghiệp:Chúng có thể hoạt động như các thành phần kết cấu thứ cấp trong kết cấu khung thép.
5. Kết cấu thép tùy chỉnh:Hồ sơ dự án cụ thể có thể được sản xuất theo bản vẽ và yêu cầu kỹ thuật.

Ứng dụng thực tế phải được xác định bằng thiết kế kết cấu thay vì chỉ bằng kích thước sản phẩm. Gió, tuyết, điều kiện địa chấn, chiều dài nhịp, chi tiết kết nối và môi trường lắp đặt đều có thể ảnh hưởng đến thông số kỹ thuật cần thiết.

Nó được sản xuất như thế nào?

Một quy trình sản xuất đáng tin cậy là điều cần thiết vì các biến thể kích thước nhỏ có thể ảnh hưởng đến độ chính xác của việc lắp ráp và kết nối trong toàn bộ hệ thống lắp đặt năng lượng mặt trời lớn. Sản xuất hiện đại thường kết hợp việc tạo hình liên tục, cắt tự động, đục lỗ, kiểm tra và xử lý bề mặt.

Năng lượng mặt trời sử dụng các quy trình tạo hình cán nguội, đục lỗ tự động, cắt laze và xử lý bề mặt để sản xuất xà gồ. Khả năng sản xuất của nó bao gồm hơn 40 dây chuyền sản xuất, hỗ trợ cả yêu cầu sản xuất tiêu chuẩn và tùy chỉnh.

Quy trình sản xuất thường có thể bao gồm:

• Lựa chọn và kiểm tra nguyên liệu thép dải.
• Cán nguội liên tục tạo thành cấu hình C hoặc Z được chỉ định.
• Đục lỗ chính xác theo mẫu lỗ yêu cầu.
• Cắt chính xác theo chiều dài quy định.
• Xử lý bề mặt như mạ kẽm nhúng nóng hoặc phủ ZAM.
• Kiểm tra kích thước và lớp phủ.
• Đóng gói và chuẩn bị vận chuyển.

Đối với các dự án quang điện lớn, tính nhất quán trong sản xuất đặc biệt quan trọng vì hàng trăm hoặc hàng nghìn bộ phận kết cấu có thể cần phải làm việc cùng nhau trong quá trình lắp đặt.

Những gì cần được xem xét trong quá trình cài đặt?

Ngay cả một xà gồ được sản xuất tốt cũng có thể gặp vấn đề về hiệu suất nếu nó được lắp đặt hoặc sửa đổi không đúng cách tại chỗ. Do đó, một số cân nhắc thực tế cần được đưa vào kế hoạch xây dựng.

Thực hiện theo khoảng thời gian được thiết kế

Không vượt quá khoảng lắp đặt được thiết kế chỉ để giảm số lượng thành phần kết cấu. Nhịp vượt quá có thể làm tăng độ võng và ứng suất kết cấu dưới tải trọng gió hoặc tuyết.

Tránh cắt và khoan không kiểm soát

Việc cắt, khoan hoặc uốn ngẫu nhiên có thể làm thay đổi mặt cắt thiết kế và làm yếu cấu kiện. Mọi sửa đổi cần thiết phải được xác nhận với kỹ sư dự án hoặc nhà sản xuất.

Bảo vệ lớp phủ bề mặt

Trong quá trình vận chuyển và lắp đặt tránh những va đập, trầy xước không đáng có. Nếu xảy ra hư hỏng lớp phủ, cần tuân thủ các quy trình sửa chữa thích hợp để hạn chế ăn mòn cục bộ.

Xem xét việc thoát nước

Không nên lắp đặt các thành phần thép ngoài trời theo cách tạo ra các khu vực giữ nước không cần thiết. Hệ thống thoát nước thích hợp giúp giảm tiếp xúc với độ ẩm lâu dài và hỗ trợ độ bền của lớp phủ.

Kiểm tra môi trường ăn mòn cao

Các dự án nằm gần bờ biển hoặc trong môi trường công nghiệp và có độ ẩm cao có thể yêu cầu tăng cường bảo vệ chống ăn mòn và kiểm tra định kỳ. Hệ thống lớp phủ nên được lựa chọn theo mức độ tiếp xúc với môi trường thực tế.

Bạn nên chọn xà gồ phù hợp như thế nào?

Việc lựa chọn xà gồ phù hợp đòi hỏi nhiều hơn việc so sánh kích thước tiết diện. Một quy trình mua sắm chuyên nghiệp cần kết nối các thông số kỹ thuật của vật liệu với các yêu cầu về kết cấu và điều kiện môi trường.

• Xác định tải trọng thiết kế:Thiết lập tải trọng gió, tuyết, địa chấn, tải trọng tĩnh và các tải trọng dự án liên quan khác.
• Xác nhận nhịp kết cấu:Xác định khoảng cách cần thiết giữa các thành viên hỗ trợ.
• Chọn mác thép:Chọn loại phù hợp dựa trên yêu cầu về độ bền và tiêu chuẩn áp dụng.
• Chọn hồ sơ:So sánh cấu hình C và Z theo tính toán kết cấu và yêu cầu kết nối.
• Xác định lớp phủ:Xem xét HDG hoặc ZAM tùy theo mức độ tiếp xúc với môi trường và điều kiện sử dụng dự kiến.
• Xác nhận mẫu lỗ:Khoảng cách lỗ chính xác rất quan trọng để lắp ráp hiệu quả với giá đỡ và đầu nối.
• Đánh giá năng lực sản xuất:Xác nhận rằng nhà cung cấp có thể duy trì tính nhất quán về kích thước cho khối lượng được yêu cầu.
• Kiểm tra các tùy chọn tùy chỉnh:Sản xuất dựa trên CAD có thể giúp khớp các kích thước và chi tiết kết nối cụ thể của dự án.

Làm việc với người có kinh nghiệmnhà sản xuất xà gồ thép hình nguộicó thể đơn giản hóa việc xem xét thông số kỹ thuật, tùy chỉnh, điều phối sản xuất và hỗ trợ kỹ thuật cho các dự án quy mô lớn.

Tại sao chất lượng sản xuất lại quan trọng đối với xà gồ năng lượng mặt trời?

Hệ thống lắp đặt năng lượng mặt trời phải tiếp xúc với điều kiện ngoài trời trong nhiều năm, vì vậy các bộ phận kết cấu cần có hình dạng nhất quán và khả năng chống ăn mòn thích hợp. Chất lượng sản xuất ảnh hưởng trực tiếp đến việc các xà gồ riêng lẻ có thể được lắp ráp hiệu quả hay không và liệu cấu trúc hoàn thiện có hoạt động như dự định hay không.

Năng lượng mặt trời kết hợp kiểm soát nguyên liệu thô, tạo hình cán nguội, đục lỗ tự động, kiểm tra kích thước, kiểm tra lớp phủ và đóng gói cuối cùng như một phần của quy trình sản xuất. Công ty cũng cung cấp tư vấn kỹ thuật trước khi bán hàng, theo dõi sản xuất và hỗ trợ kỹ thuật sau bán hàng cho các dự án tùy chỉnh.

Đối với người mua quốc tế, cách tiếp cận toàn bộ chu trình này có thể hữu ích khi các dự án yêu cầu các kích cỡ biên dạng, cấp độ thép, thông số kỹ thuật lớp phủ, sắp xếp lỗ, phương pháp đóng gói hoặc lịch trình giao hàng khác nhau.

Những câu hỏi thường gặp về xà gồ thép định hình nguội

Sự khác biệt giữa xà gồ cán nguội và xà gồ cán nóng là gì?

Xà gồ tạo hình nguội được tạo hình từ dải hoặc tấm thép thông qua quá trình tạo hình ở nhiệt độ phòng. Họ có thể cung cấp kết cấu nhẹ, kích thước chính xác và thiết kế mặt cắt ngang hiệu quả. Xà gồ cán nóng được sản xuất thông qua cán nhiệt độ cao và có thể được lựa chọn cho các yêu cầu kết cấu khác nhau.

Năng lượng mặt trời có thể sản xuất xà gồ theo bản vẽ được không?

Đúng. Energet Solar hỗ trợ sản xuất tùy chỉnh dựa trên bản vẽ CAD và các yêu cầu cụ thể của dự án. Người mua có thể cung cấp kích thước, kiểu lỗ, cấp vật liệu, yêu cầu về lớp phủ và thông tin kỹ thuật khác để xem xét kỹ thuật.

Xà gồ tạo hình nguội có phù hợp cho các dự án năng lượng mặt trời ven biển không?

Chúng có thể phù hợp khi loại thép, thiết kế kết cấu và hệ thống chống ăn mòn được lựa chọn phù hợp. Các tùy chọn mạ kẽm nhúng nóng và phủ ZAM có thể cung cấp thêm khả năng chống ăn mòn cho môi trường ngoài trời đòi hỏi khắt khe.

Những loại thép nào có sẵn?

Các tùy chọn có sẵn bao gồm Q235B, Q355B, S235JR, S355JR, cũng như các loại được phủ ZAM chọn lọc như S250GD, S350GD và S420GD. Nên chọn loại thích hợp theo tính toán kết cấu và tiêu chuẩn dự án.

Những ngành công nghiệp nào sử dụng xà gồ này?

Các ứng dụng điển hình bao gồm các trạm năng lượng mặt trời gắn trên mặt đất, hệ thống quang điện trên mái nhà, nhà để xe năng lượng mặt trời, tòa nhà khung thép công nghiệp và các kết cấu thép khác yêu cầu các thành phần chịu tải thứ cấp.

Kích thước xà gồ có thể được tùy chỉnh?

Đúng. Tùy chỉnh có thể bao gồm kích thước hồ sơ, chiều dài, độ dày, định vị lỗ, cấp thép, xử lý bề mặt và đóng gói. Thông số kỹ thuật cuối cùng phải được xác nhận dựa trên các yêu cầu về kết cấu và lắp đặt của dự án.

Phần kết luận

Xà gồ được thiết kế phù hợp có thể góp phần ổn định cấu trúc, sử dụng vật liệu hiệu quả, lắp đặt chính xác và độ bền lâu dài trong các ứng dụng quang điện và khung thép. Bằng cách kết hợp hình dạng biên dạng phù hợp, cấp thép đã được xác minh, khả năng chống ăn mòn phù hợp, sản xuất chính xác và kỹ thuật dành riêng cho dự án, người mua có thể phát triển giải pháp xà gồ phù hợp với yêu cầu thực tế về kết cấu của họ. Nếu bạn đang lên kế hoạch cho một dự án lắp đặt năng lượng mặt trời và cần các thông số kỹ thuật, bản vẽ, tùy chọn lớp phủ tùy chỉnh hoặc hỗ trợ đặt hàng số lượng lớn,liên hệ với chúng tôitại Energet Solar để được tư vấn kỹ thuật chuyên nghiệp và báo giá phù hợp.
