Làm thế nào thép có góc không bằng nhau có thể cải thiện sức mạnh, tính linh hoạt và hiệu quả trong các dự án lắp đặt năng lượng mặt trời

Năng lượng mặt trờiquân nhuThép góc không bằng nhaucho các hệ thống lắp đặt quang điện, kết cấu thép, nhà để xe và các dự án xây dựng công nghiệp. Với cấu hình hình chữ L không đối xứng, thành phần kết cấu thép này cung cấp các tùy chọn kết nối linh hoạt, tận dụng không gian hiệu quả và hỗ trợ đáng tin cậy cho các dự án yêu cầu kích thước chân khác nhau.

Tóm tắt bài viết:Thép góc không bằng nhau là vật liệu kết cấu thiết thực cho các ứng dụng trong đó các mặt cắt có chân bằng nhau có thể không cung cấp hình dạng kết nối phù hợp nhất. Hướng dẫn này giải thích về thiết kế, các lợi ích chính, các tùy chọn vật liệu và lớp phủ, các ứng dụng phổ biến và những cân nhắc khi mua. Nó cũng phác thảo cách đánh giá kích thước, cấp độ thép, khả năng chống ăn mòn và các yêu cầu chế tạo khi lựa chọn thép góc cho hệ thống lắp đặt năng lượng mặt trời và các cấu trúc ngoài trời khác.

Mục lục

1. Thép góc không bằng nhau là gì?
2. Thép góc không bằng nhau hoạt động như thế nào?
3. Lợi ích chính là gì?
4. Thông số kỹ thuật và tùy chọn vật liệu
5. Thép góc không bằng nhau được sử dụng ở đâu?
6. Cách chọn sản phẩm phù hợp
7. Chế tạo và bảo vệ chống ăn mòn
8. Thép góc không bằng nhau so với thép góc bằng nhau
9. Câu hỏi thường gặp
10. Kết luận và các bước tiếp theo

Thép góc không bằng nhau là gì?

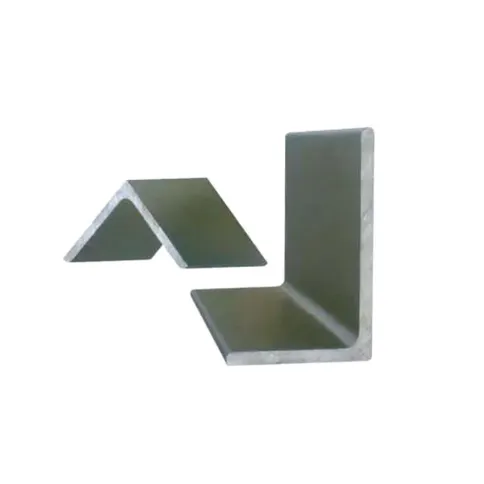

Thép góc không đều là thép kết cấu có tiết diện hình chữ L và hai chân có chiều rộng khác nhau. Không giống như thép có góc bằng nhau, có hai chân có cùng kích thước, cấu hình này phù hợp với các ứng dụng trong đó chân đỡ dài hơn và chân nối ngắn hơn mang lại sự sắp xếp thiết thực hơn.

Hình dạng bất đối xứng của nó làm cho nó hữu ích cho các kết nối cấu trúc, giằng, giá đỡ và các bộ phận lắp quang điện. Bằng cách chọn kích thước và độ dày chân phù hợp, các kỹ sư có thể điều chỉnh cấu hình phù hợp với không gian lắp đặt có sẵn và các điều kiện tải được chỉ định.

Đối với các dự án năng lượng mặt trời, hồ sơ có thể được tích hợp vào các cụm hỗ trợ, các bộ phận gia cố và các cấu trúc kết nối. Sự phù hợp của nó phụ thuộc vào thiết kế kết cấu hoàn chỉnh, bao gồm ốc vít, chi tiết kết nối, cấp thép và tải trọng môi trường.

Năng lượng mặt trời cung cấp thép góc không đồng đều với các kích thước và tùy chọn chế tạo có thể tùy chỉnh cho các yêu cầu khác nhau của dự án. Sản phẩm được thiết kế cho các ứng dụng kết cấu thực tế trong đó tính nhất quán về kích thước và khả năng tương thích với các bộ phận lắp đặt khác là quan trọng.

Thép góc không bằng nhau hoạt động như thế nào trong các hệ thống kết cấu?

Hai chân có góc không bằng nhau cung cấp các bề mặt kết nối khác nhau trong một cấu hình nhỏ gọn. Một chân có thể chứa phần đính kèm chính hoặc giao diện hỗ trợ, trong khi chân kia có thể kết nối với bộ phận liền kề, tùy thuộc vào thiết kế kỹ thuật.

Ví dụ, trong cấu trúc lắp đặt quang điện, biên dạng góc có thể kết nối nẹp với bộ phận hỗ trợ hoặc gia cố mối nối giữa các bộ phận kết cấu. Hình học của nó có thể giúp các nhà thiết kế giải quyết các ràng buộc cài đặt mà không cần đưa vào một thành phần phức tạp không cần thiết.

Tuy nhiên, một góc không bằng nhau không tự động mang lại khả năng phân bổ tải tốt hơn trong mọi ứng dụng. Hiệu suất của nó phụ thuộc vào hướng tải, kích thước mặt cắt ngang, độ lệch tâm của kết nối, chiều dài không được hỗ trợ và các điều kiện biên.

• Hỗ trợ kết cấu:Cung cấp một giao diện xác định giữa các thành phần thép được kết nối.
• Niềng răng:Có thể góp phần chống lại chuyển động ngang khi được thiết kế chính xác.
• Kết nối tiết kiệm không gian:Chứa các cụm lắp ráp có kích thước đính kèm không bằng nhau.
• Tính linh hoạt trong chế tạo:Có thể cắt, khoan, đục lỗ theo bản vẽ đã được phê duyệt.

Lợi ích chính của thép góc không bằng nhau là gì?

1. Hình học kết nối linh hoạt

Cấu hình chân không bằng nhau giúp các kỹ sư điều chỉnh các chiều rộng đính kèm khác nhau và không gian lắp đặt hạn chế. Điều này có thể đơn giản hóa các sắp xếp hỗ trợ nhất định và giảm nhu cầu về các bộ chuyển đổi bổ sung, miễn là thiết kế được xác minh đúng cách.

2. Sử dụng vật liệu hiệu quả

Việc chọn cấu hình phù hợp với kết nối dự định có thể giúp tránh các vật liệu không cần thiết hoặc các thành phần quá khổ. Mức tiết kiệm thực tế phụ thuộc vào tính toán kết cấu, cấp thép, yêu cầu chế tạo và số lượng mua sắm.

3. Khả năng tương thích với Hệ thống lắp đặt năng lượng mặt trời

Việc lắp đặt quang điện đòi hỏi nhiều thành viên được kết nối với nhau phải làm việc cùng nhau dưới gió, tuyết và tải trọng tĩnh. Thép có góc không bằng nhau có thể đóng vai trò là thành phần hỗ trợ hoặc kết nối khi kích thước, độ bền và kiểu lỗ của nó phù hợp với thiết kế lắp đặt.

4. Tùy chọn chế tạo tùy chỉnh

Các dự án thường yêu cầu độ dài cụ thể, vị trí lỗ và chi tiết kết nối. Energet Solar hỗ trợ tạo hình nguội, đột CNC, cắt chính xác và xử lý tùy chỉnh để phù hợp với các bản vẽ dự án khác nhau.

5. Độ bền ngoài trời

Bảo vệ chống ăn mòn phù hợp giúp các thành phần thép chịu được độ ẩm và tiếp xúc với môi trường. Đối với các cấu trúc quang điện ngoài trời, lớp phủ mạ kẽm phù hợp hoặc hệ thống bảo vệ được chỉ định khác có thể làm giảm việc bảo trì liên quan đến ăn mòn.

Người mua nên cân nhắc những thông số kỹ thuật và lựa chọn vật liệu nào?

Kích thước và loại vật liệu thích hợp phụ thuộc vào tính toán kết cấu, điều kiện lắp đặt và tiêu chuẩn dự án hiện hành. Bảng dưới đây tóm tắt thông tin sản phẩm do Energet Solar công bố.

Lưu ý: Đây là những dòng sản phẩm đã được công bố, không đảm bảo rằng mọi sự kết hợp đều có sẵn dưới dạng mặt hàng có sẵn trong kho tiêu chuẩn. Xác nhận chính xác kích thước, dung sai, mác thép, tiêu chuẩn áp dụng và yêu cầu về lớp phủ trước khi đặt hàng.

Để biết thêm thông tin về các cấu hình thép bổ sung, hãy khám phá Energet Solar Equal Angle Steel và các phụ kiện lắp đặt năng lượng mặt trời của nó.

Thép góc không bằng nhau thường được sử dụng ở đâu?

Thép góc không bằng nhau phục vụ nhiều ứng dụng trong đó các kết nối kết cấu yêu cầu chiều rộng chân khác nhau. Công dụng thực tế của nó bao gồm:

• Hệ thống năng lượng mặt trời gắn trên mặt đất:Hỗ trợ các giá đỡ, thanh giằng và cụm kết nối được chọn trong các cấu trúc lắp đặt quang điện.
• Nhà để xe năng lượng mặt trời:Giúp kết nối hoặc củng cố các thành viên trong các cấu trúc năng lượng mặt trời được thiết kế dành cho khu vực đỗ xe.
• Kết cấu thép công nghiệp:Cung cấp các tùy chọn kết nối và gia cố cho các khung được chế tạo và các cụm hỗ trợ.
• Các dự án xây dựng:Có thể được sử dụng trong kết cấu thép thứ cấp, giá đỡ và các kết nối kết cấu khi được thiết kế cho phép.
• Khung đỡ thiết bị:Chứa các sắp xếp tệp đính kèm được hưởng lợi từ cấu hình không đối xứng.

Hãy xem xét một dự án năng lượng mặt trời gắn trên mặt đất sử dụng các cột thép, giá đỡ ngang và các thanh giằng chéo. Một góc không bằng nhau có thể tạo ra sự kết nối phù hợp giữa các bộ phận được chọn khi các bề mặt gắn có chiều rộng khác nhau. Kỹ sư vẫn phải kiểm tra khả năng chịu lực của cấu kiện, khoảng cách bu lông, ổ đỡ cục bộ và độ ổn định tổng thể của kết cấu trước khi phê duyệt cấu hình.

Làm thế nào bạn có thể chọn thép có góc không bằng nhau?

Việc lựa chọn một sản phẩm phù hợp không chỉ bao gồm việc so sánh giá cả hoặc lựa chọn kích thước lớn nhất hiện có. Người mua nên đánh giá thành phần liên quan đến chức năng cấu trúc dự định của nó.

1. Xác định ứng dụng.Xác định xem cấu hình sẽ hoạt động như một nẹp, giá đỡ, thành viên kết nối hoặc thành phần cấu trúc khác.
2. Xác nhận kích thước.Chỉ định cả chiều rộng chân, độ dày, chiều dài, vị trí lỗ và dung sai kích thước trên bản vẽ kỹ thuật.
3. Xác định mác thép.Chọn loại đáp ứng được độ bền, độ dẻo, khả năng hàn và các yêu cầu về mã hiện hành của dự án.
4. Đánh giá tải trọng kết cấuXem xét tĩnh tải, gió, tuyết, độ rung, lực kết nối và bất kỳ điều kiện thiết kế liên quan nào khác.
5. Chỉ định bảo vệ chống ăn mòn.Đánh giá độ ẩm, lượng mưa, mức độ phơi nhiễm ven biển, các chất ô nhiễm công nghiệp và chiến lược bảo trì dự kiến.
6. Kiểm tra yêu cầu chế tạo.Xác định xem thành phần có cần đục lỗ trước, cắt, uốn tùy chỉnh hoặc xử lý khác hay không.
7. Xem xét tài liệu của nhà cung cấp.Yêu cầu chứng chỉ vật liệu, hồ sơ kiểm tra kích thước, thông tin lớp phủ và các tài liệu khác theo yêu cầu của dự án.

Thông số kỹ thuật hoàn chỉnh giúp giảm sự khác biệt giữa các bản vẽ, các bộ phận được giao và yêu cầu lắp đặt. Đối với các dự án quang điện lớn, việc điều chỉnh các tài liệu mua sắm phù hợp với hóa đơn vật liệu kỹ thuật là đặc biệt quan trọng.

Chế tạo và bảo vệ chống ăn mòn ảnh hưởng đến hiệu suất như thế nào?

Độ chính xác của chế tạo ảnh hưởng đến mức độ phù hợp của thép góc với các bộ phận liền kề. Vị trí lỗ không chính xác, kích thước không nhất quán hoặc biến dạng quá mức có thể làm phức tạp việc lắp đặt và tạo ra ứng suất không mong muốn tại các kết nối.

Tạo hình nguội, đột CNC và cắt chính xác có thể hỗ trợ quá trình sản xuất lặp lại khi áp dụng các biện pháp kiểm soát và kiểm tra quy trình thích hợp. Người mua nên xác nhận rằng quy trình sản xuất đã chọn đáp ứng các yêu cầu về bản vẽ và không ảnh hưởng đến các đặc tính được chỉ định của bộ phận.

Bảo vệ chống ăn mòn cũng quan trọng không kém đối với kết cấu thép ngoài trời. Mạ kẽm nhúng nóng tạo ra lớp phủ kẽm giúp bảo vệ thép chống ăn mòn. Hiệu suất phụ thuộc vào chất lượng lớp phủ, độ dày, điều kiện môi trường, khả năng thoát nước và hư hỏng trong quá trình vận chuyển hoặc lắp đặt.

Đối với những môi trường đòi hỏi khắt khe, các nhóm dự án nên đánh giá xem liệu hệ thống lớp phủ được chỉ định có cung cấp sự bảo vệ đầy đủ cho các điều kiện sử dụng dự kiến ​​hay không. Các cạnh cắt, vùng được khoan, mối hàn và vùng lớp phủ bị hư hỏng có thể cần được chú ý đặc biệt theo thông số kỹ thuật của lớp phủ hiện hành.

Trước khi chấp nhận giao hàng, hãy cân nhắc việc kiểm tra:

• Kích thước hồ sơ và độ thẳng so với bản vẽ đã được phê duyệt.
• Tài liệu về mác thép và truy xuất nguồn gốc.
• Vị trí lỗ, chất lượng cắt và biến dạng nhìn thấy được.
• Độ dày lớp phủ và tình trạng bề mặt.
• Đóng gói, ghi nhãn và tính nhất quán giữa các lô sản xuất.

Sự khác biệt giữa thép góc không bằng nhau và thép góc bằng nhau là gì?

Cả hai cấu hình đều có mặt cắt ngang hình chữ L, nhưng hình học của chúng làm cho chúng phù hợp với các cách sắp xếp kết nối khác nhau. Cả hai loại đều không mạnh hơn; sự lựa chọn chính xác phụ thuộc vào yêu cầu kết cấu.

Khi so sánh cả hai, các kỹ sư nên đánh giá các đặc tính mặt cắt, độ lệch tâm kết nối, hướng tải và chi phí chế tạo thay vì chỉ dựa vào hình dạng biên dạng.

Câu hỏi thường gặp về thép góc không bằng nhau

1. Ưu điểm chính của thép góc không bằng nhau là gì?

Ưu điểm chính của nó là khả năng chứa các kết nối cấu trúc với chiều rộng chân khác nhau. Điều này có thể cải thiện tính linh hoạt của bố cục và đơn giản hóa các sắp xếp hỗ trợ hoặc giằng đã chọn khi biên dạng phù hợp với thiết kế kỹ thuật.

2. Energet Solar có những loại thép nào?

Năng lượng mặt trời liệt kê thép cacbon Q235B và Q355B, cùng với các ký hiệu S235JR và S355JR cho các yêu cầu liên quan. Xác nhận cấp chính xác, tiêu chuẩn vật liệu quản lý và tài liệu có sẵn cho đơn đặt hàng của bạn.

3. Thép góc không đều có phù hợp với hệ thống lắp đặt năng lượng mặt trời ngoài trời không?

Có, nó có thể được sử dụng trong các cấu trúc quang điện ngoài trời khi cấu hình, cấp thép, thiết kế kết cấu và khả năng chống ăn mòn đáp ứng các yêu cầu của dự án. Energet Solar liệt kê các tùy chọn mạ kẽm nhúng nóng với phạm vi độ dày lớp phủ được công bố là 45–120 μm.

4. Kích thước và vị trí lỗ có thể được tùy chỉnh không?

Tùy chỉnh có thể có sẵn cho các kích thước và chi tiết chế tạo dành riêng cho dự án. Cung cấp bản vẽ đã được phê duyệt, số lượng yêu cầu, dung sai, cấp vật liệu và thông số kỹ thuật xử lý bề mặt để nhà cung cấp có thể đánh giá tính khả thi.

5. Tôi nên cung cấp thông tin gì khi yêu cầu báo giá?

Bao gồm kích thước hai chân, độ dày, chiều dài, cấp thép, yêu cầu về lớp phủ, kiểu lỗ, số lượng, điểm đến và lịch trình giao hàng cần thiết. Các bản vẽ và tiêu chuẩn áp dụng sẽ giúp nhà cung cấp chuẩn bị báo giá chính xác hơn.

6. Làm cách nào tôi có thể xác minh chất lượng của đơn hàng?

Yêu cầu tài liệu truy xuất nguồn gốc vật liệu và hồ sơ kiểm tra có liên quan. Tùy thuộc vào yêu cầu của dự án, việc xác minh có thể bao gồm kiểm tra kích thước, đo độ dày lớp phủ, kiểm tra trực quan và xem xét chứng chỉ vật liệu so với thông số kỹ thuật mua hàng.

Kết luận: Chọn thép góc không bằng nhau phù hợp cho dự án của bạn

Thép góc không bằng nhau cung cấp giải pháp hữu ích cho các kết cấu lắp quang điện, khung thép, nhà để xe và các kết nối công nghiệp yêu cầu kích thước chân khác nhau. Giá trị của nó đến từ việc kết hợp hình dạng biên dạng, tính chất vật liệu, chi tiết chế tạo và khả năng chống ăn mòn với các yêu cầu kỹ thuật thực tế.

Năng lượng mặt trời cung cấp các dịch vụ chế tạo và định hình thép có thể định cấu hình để hỗ trợ các dự án xây dựng và lắp đặt năng lượng mặt trời khác nhau. Nếu bạn đang tìm nguồn cung ứng thép kết cấu để lắp đặt mới hoặc mở rộng chuỗi cung ứng hiện có, hãy chia sẻ bản vẽ, thông số kỹ thuật, số lượng và điều kiện dự án của bạn với nhóm.Truy cập trang sản phẩm Thép góc không bằng nhau vàliên hệ với chúng tôiđể thảo luận về các thông số kỹ thuật, yêu cầu kỹ thuật tùy chỉnh và báo giá cho dự án của bạn.
