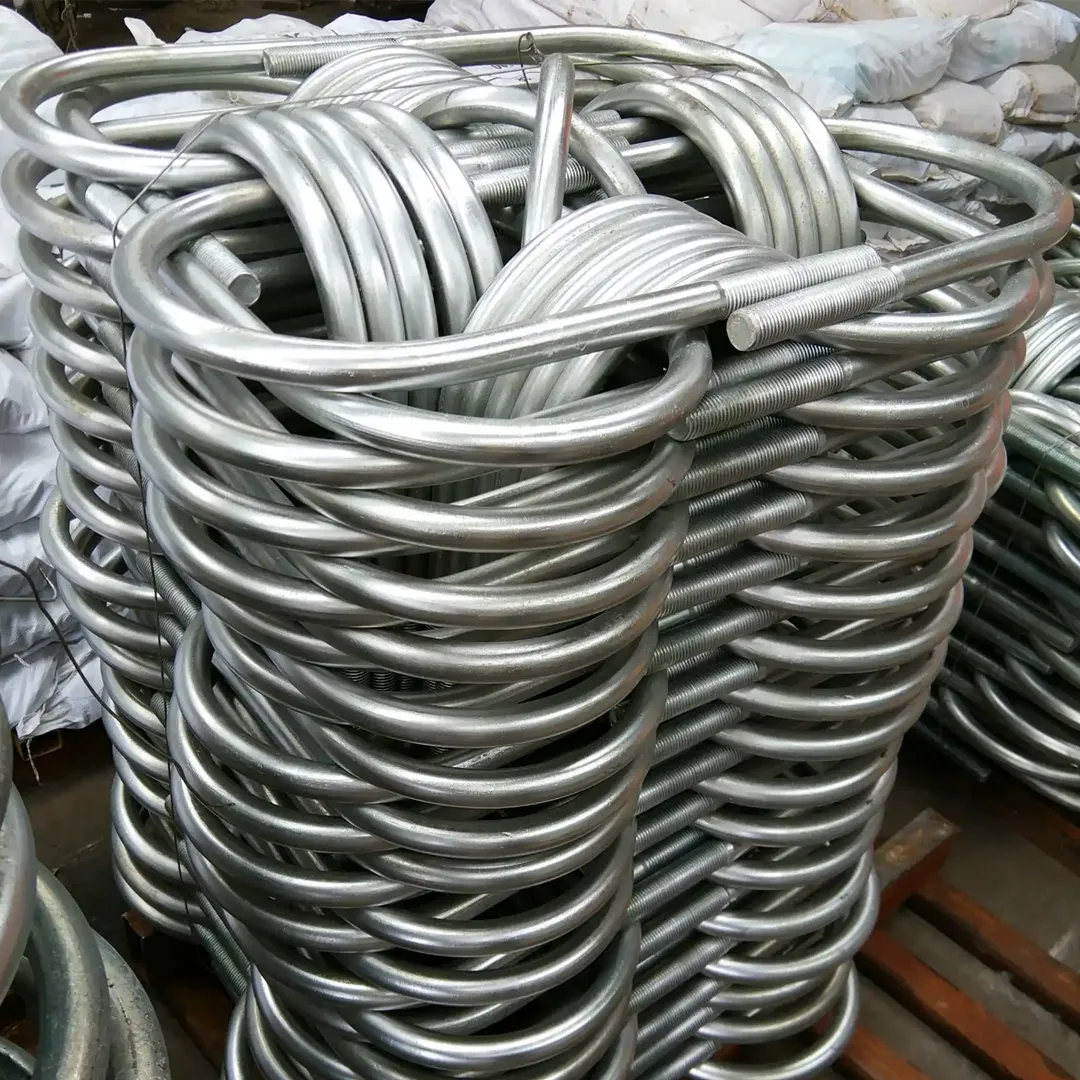

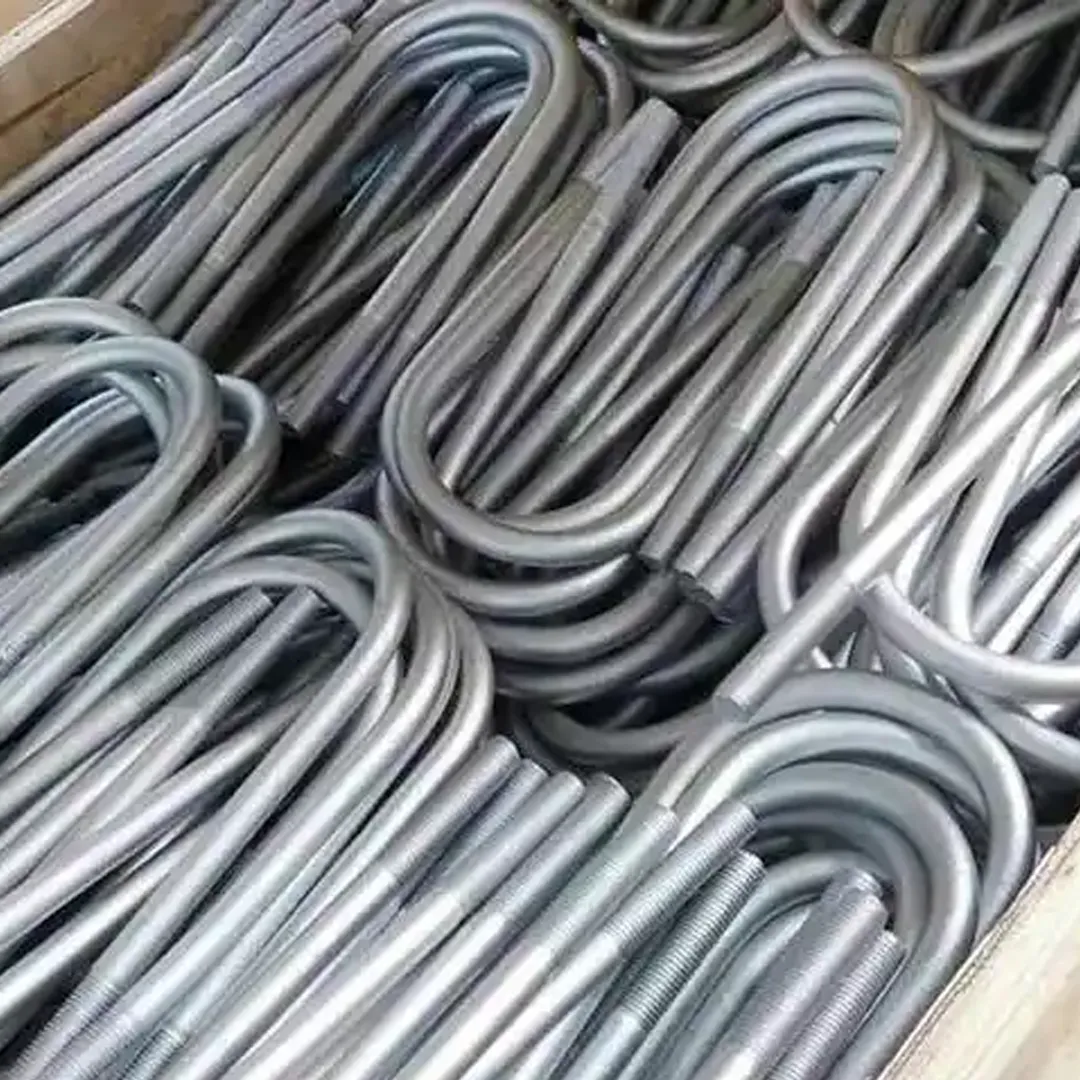

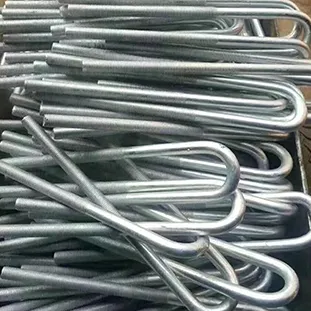

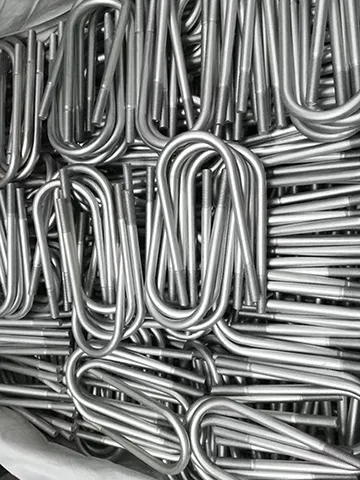

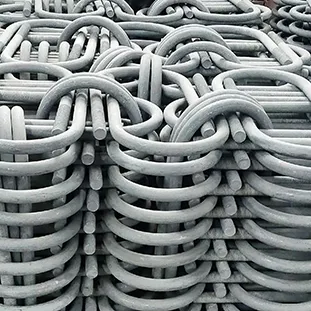

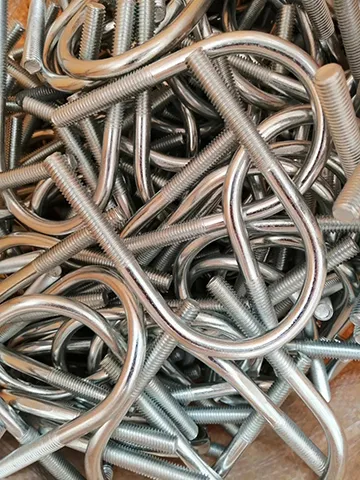

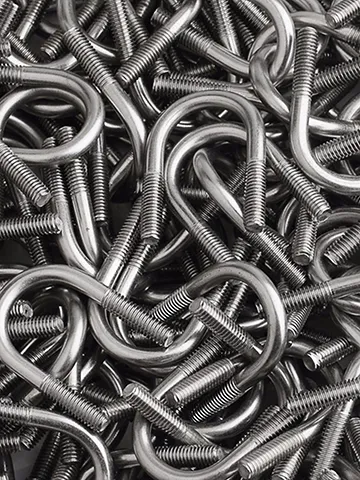

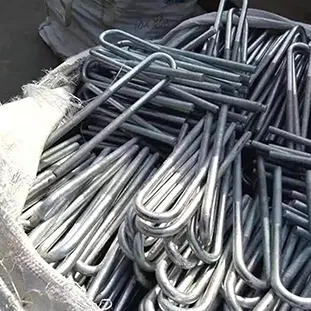

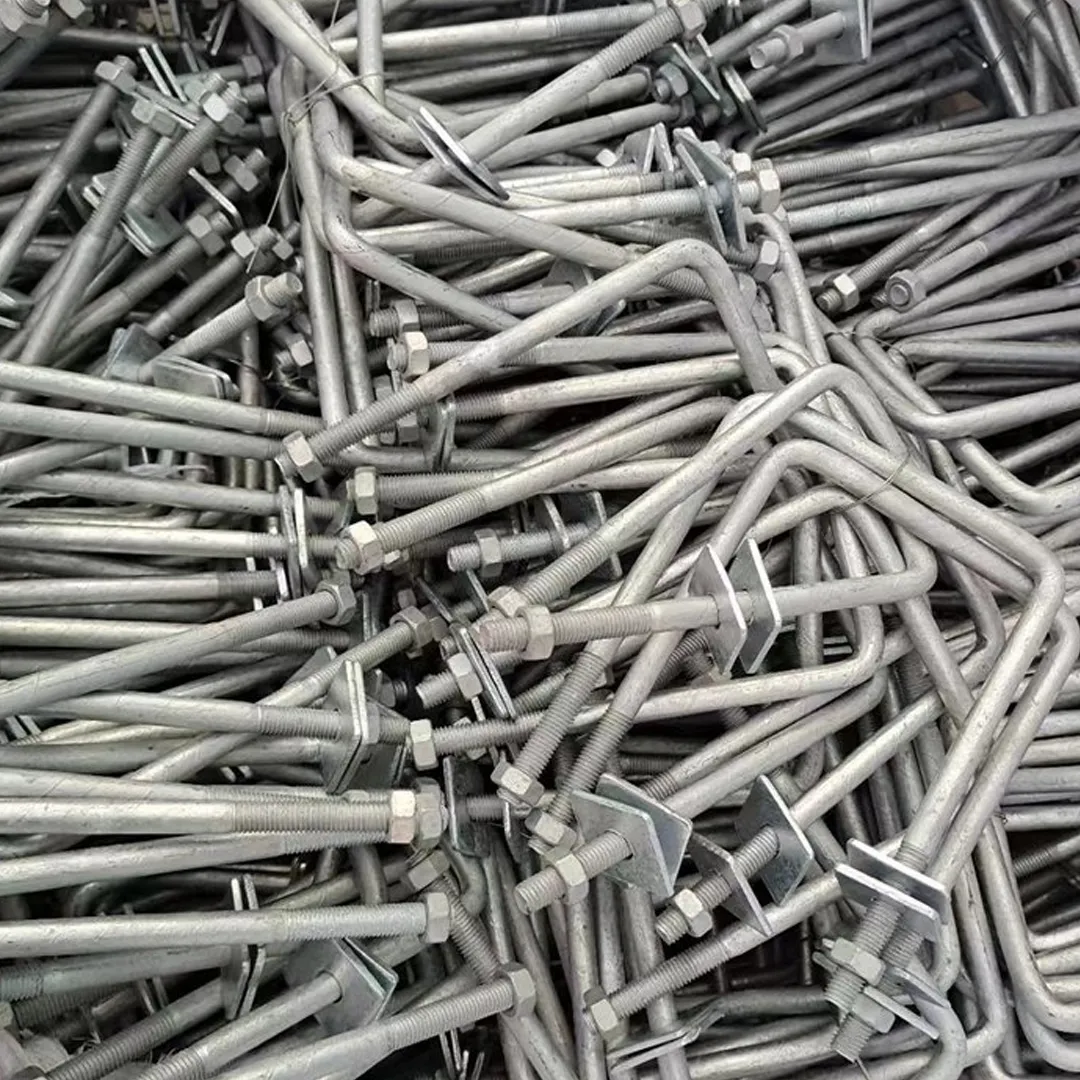

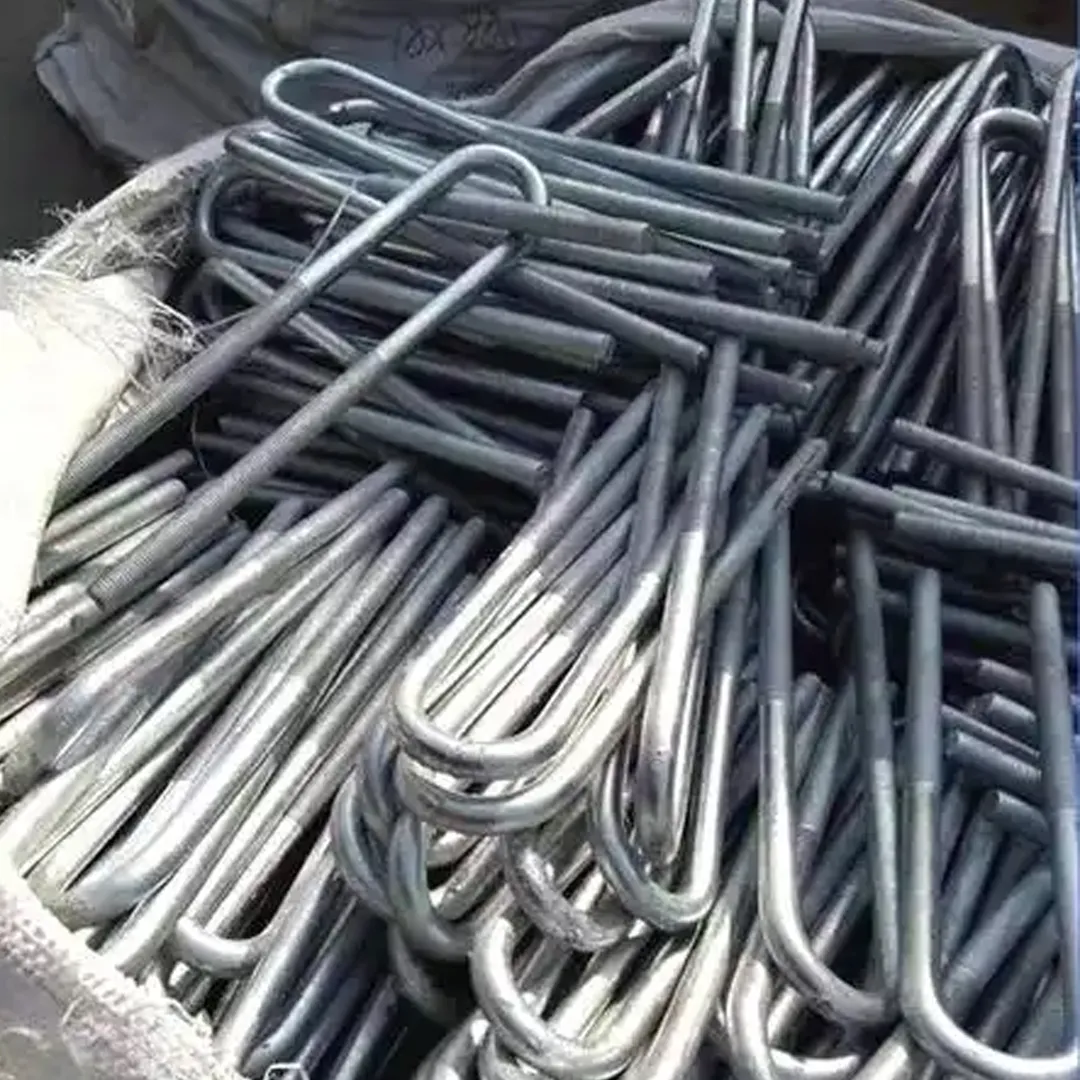

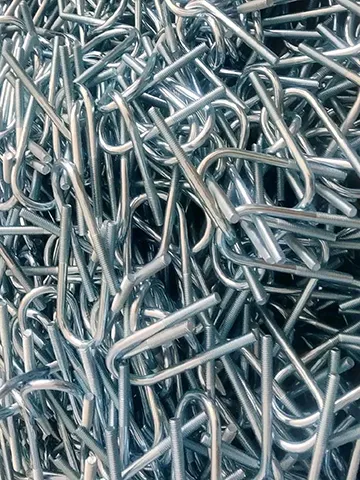

U-Bolt cho giá đỡ năng lượng mặt trời

cácU-Bolt cho giá đỡ năng lượng mặt trờilà một bộ phận buộc chặt chuyên dụng được phát triển để kết nối các ống thép, giá đỡ hình ống và dầm ngang được sử dụng trong các kết cấu lắp đặt quang điện. Không giống như các bu lông tiêu chuẩn giúp cố định các bộ phận thông qua các bề mặt tiếp xúc phẳng, bu lông chữ U quấn quanh đường kính ngoài của ống, tạo ra kết nối cân bằng và an toàn hơn.

Thiết kế này làm tăng diện tích tiếp xúc giữa dây buộc và đường ống đồng thời cải thiện sự phân bổ tải trọng trong toàn bộ kết nối. Kết quả là, tổ hợp trở nên có khả năng chống rung, chuyển động do gió gây ra và độ mỏi cấu trúc lâu dài hơn.

Sản phẩm này được sử dụng rộng rãi trong các trang trại năng lượng mặt trời trên mặt đất, hệ thống quang điện trên mái nhà, nhà để xe năng lượng mặt trời, cấu trúc quang điện nông nghiệp và các khung đỡ bằng thép khác nhau, nơi độ ổn định của đường ống là rất quan trọng.

Vật liệu cường độ cao cho độ tin cậy kết cấu

Mỗi bu lông chữ U được sản xuất bằng chất liệu cao cấpThép cacbon Q255B (S235JR), cung cấp độ bền kéo, độ dẻo và khả năng chống chịu tải lặp đi lặp lại tuyệt vời.

Để chịu được môi trường ngoài trời khắc nghiệt, bề mặt có thể được hoàn thiện bằng một trong haiMạ kẽm nhúng nónghoặcLớp phủ ZAM (Kẽm-Nhôm-Magiê), tạo thành một lớp bảo vệ bền bỉ chống lại độ ẩm, bức xạ cực tím, phun muối và ăn mòn trong khí quyển.

Những lớp phủ chống ăn mòn này giúp duy trì hiệu suất buộc chặt lâu dài đồng thời giảm yêu cầu bảo trì trong suốt thời gian sử dụng của hệ thống quang điện.

Sản xuất chính xác cho hiệu suất ổn định

Mỗi bu lông chữ U được sản xuất thông qua quy trình sản xuất được kiểm soát hoàn toàn kết hợp uốn tự động, cán ren chính xác, kiểm tra kích thước và xử lý bề mặt.

So với cắt ren thông thường, ren cuộn giữ lại cấu trúc thớ liên tục của thép, giúp cải thiện khả năng chống mỏi và ăn khớp trơn tru hơn với đai ốc trong quá trình lắp đặt.

Để đảm bảo chất lượng sản phẩm ổn định, mỗi lô sản xuất đều phải trải qua quá trình kiểm tra:

- Kích thước tổng thể

- Bán kính uốn ống

- Độ chính xác của chủ đề

- Chất lượng lớp phủ bề mặt

- Tính nhất quán của kẹp

Quy trình sản xuất được tiêu chuẩn hóa này đảm bảo khả năng thay thế tuyệt vời và lắp đặt đáng tin cậy trên các dự án năng lượng mặt trời quy mô lớn.

Giải pháp tùy chỉnh cho các hệ thống lắp đặt khác nhau

Do các hệ thống lắp đặt quang điện khác nhau về cấu hình cấu trúc nên Energet Solar cung cấp giải pháp toàn diệnDịch vụ tùy biến OEM và ODM.

Tùy chỉnh có sẵn bao gồm:

- Tương thích đường kính ống

- Chiều dài bu lông chữ U

- Đặc điểm kỹ thuật chủ đề

- Đường kính thép

- Độ dày lớp mạ kẽm

- Tùy chọn lớp phủ ZAM

- Bán kính uốn đặc biệt

- Yêu cầu về bao bì

Đội ngũ kỹ thuật của chúng tôi có thể đề xuất các thông số kỹ thuật phù hợp dựa trên bản vẽ kết cấu, điều kiện tải trọng và yêu cầu của dự án.

Thông số kỹ thuật

Nguyên lý kỹ thuật

Tại sao Bu-lông chữ U hoạt động tốt hơn trên kết cấu hình ống

Không giống như các ốc vít phẳng chỉ tác dụng lực thông qua các điểm tiếp xúc hạn chế, bu lông chữ U bao quanh đường ống và phân phối tải trọng kẹp trên diện tích bề mặt lớn hơn nhiều.

Cấu hình này tạo ra áp suất tiếp xúc đồng đều hơn, giúp giảm sự tập trung ứng suất cục bộ có thể làm biến dạng đường ống hoặc làm lỏng kết nối theo thời gian.

Đối với các cấu trúc quang điện tiếp xúc với tải trọng gió liên tục và sự giãn nở nhiệt, sự phân bổ lực cân bằng này góp phần mang lại độ ổn định cấu trúc cao hơn và yêu cầu bảo trì thấp hơn.

Lực kẹp được duy trì như thế nào

Bu lông chữ U được lắp đúng cách sẽ tạo ra tải trước khi đai ốc được siết chặt. Tải trước này tạo ra đủ ma sát giữa đường ống và kết cấu đỡ, ngăn ngừa chuyển động không mong muốn trong quá trình vận hành bình thường.

Khi gió, độ rung và nhiệt độ thay đổi liên tục tác động lên hệ thống lắp đặt năng lượng mặt trời, việc duy trì tải trước nhất quán trở nên cần thiết để duy trì tính toàn vẹn của kết nối.

Vì lý do này, việc lựa chọn kích thước bu lông thích hợp, khớp ren chính xác và mô-men xoắn siết chặt được kiểm soát đều là những yếu tố quan trọng ảnh hưởng đến hiệu suất lâu dài.

Ứng dụng sản phẩm

Nhà máy điện mặt trời gắn trên mặt đất

Được sử dụng để cố định các ống thép tròn và các bộ phận kết cấu trong các dự án quang điện quy mô tiện ích đòi hỏi độ bền kết cấu cao và độ bền lâu dài.

Hệ thống quang điện trên mái nhà

Cung cấp khả năng buộc chặt ổn định giữa các giá đỡ hình ống và khung lắp đồng thời giảm chuyển động do rung động gió và giãn nở nhiệt.

Cấu trúc bãi đậu xe năng lượng mặt trời

Đảm bảo cố định đường ống đáng tin cậy trong suốt khung mái che bãi đỗ xe, duy trì độ cứng kết cấu dưới tải trọng của phương tiện và điều kiện môi trường ngoài trời.

Dự án kết cấu thép

Thích hợp cho các tòa nhà công nghiệp, nhà kho, cơ sở nông nghiệp và các ứng dụng khung thép khác nhau đòi hỏi giải pháp buộc ống bền.

Hệ thống PV nông nghiệp và nông thôn

Lý tưởng cho các hệ thống quang điện nhà kính, nơi trú ẩn cho vật nuôi, công trình thủy lợi và các công trình nông nghiệp khác sử dụng giá đỡ bằng thép hình ống.

Chọn U-Bolt phù hợp cho dự án của bạn

Việc chọn U-Bolt chính xác là rất quan trọng đối với hiệu suất kết cấu của hệ thống lắp đặt quang điện. Thay vì chỉ chọn theo đường kính bu lông, các kỹ sư nên đánh giá một số yếu tố lắp đặt và môi trường để đảm bảo độ tin cậy lâu dài.

Phù hợp với đường kính ống

Bán kính bên trong của bu-lông chữ U phải khớp với đường kính bên ngoài của ống.

Bu-lông chữ U quá khổ có thể làm giảm lực kẹp và cho phép chuyển động dưới sự rung động do gió, trong khi bu-lông chữ U quá nhỏ có thể gây khó khăn cho việc lắp đặt và gây căng thẳng quá mức cho cả dây buộc và đường ống.

Chọn sức mạnh phù hợp

Các điểm kết nối khác nhau mang tải trọng kết cấu khác nhau.

Các bộ phận chịu lực chính thường yêu cầu đường kính bu lông lớn hơn và vật liệu có độ bền cao hơn, trong khi các bộ phận hỗ trợ phụ có thể sử dụng các thông số kỹ thuật tiêu chuẩn. Lựa chọn phù hợp sẽ cải thiện cả tính an toàn và hiệu quả chi phí.

Xem xét môi trường cài đặt

Điều kiện môi trường có ảnh hưởng đáng kể đến tuổi thọ của dây buộc.

Mạ kẽm nhúng nóngBu lông chữ U phù hợp cho hầu hết các dự án quang điện trong đất liền.

phủ ZAMBu lông chữ U giúp tăng cường khả năng chống ăn mòn cho môi trường ven biển, độ ẩm cao hoặc nước mặn, nơi tiếp xúc lâu dài làm tăng tốc độ ăn mòn.

Xác minh tính tương thích của chủ đề

Đảm bảo rằng các thông số kỹ thuật về đai ốc, vòng đệm và ren hoàn toàn tương thích với bu lông chữ U đã chọn. Việc kết hợp đúng cách sẽ cải thiện tính nhất quán của tải trước và giảm nguy cơ hư hỏng ren trong quá trình lắp đặt.

Thực hành tốt nhất về cài đặt

Lắp đặt đúng là điều cần thiết để duy trì sự ổn định cấu trúc lâu dài.

Trước khi lắp đặt, hãy xác minh rằng bu lông chữ U vừa với đường kính ống và tất cả các bề mặt tiếp xúc đều sạch sẽ và không có mảnh vụn. Đặt bu-lông chữ U đối xứng xung quanh đường ống để đạt được áp lực kẹp cân bằng.

Khi siết chặt, hãy luân phiên sử dụng cả hai đai ốc thay vì siết chặt hoàn toàn một bên trước. Điều này giúp phân phối tải trước một cách đồng đều và tránh tải không đều hoặc biến dạng đường ống.

Sau khi cấu trúc quang điện đã đáp ứng các điều kiện vận hành ban đầu, nên kiểm tra mô-men xoắn định kỳ để xác nhận rằng kết nối vẫn an toàn.

Các lỗi cài đặt phổ biến

Ngay cả những ốc vít chất lượng cao cũng có thể bị hỏng nếu lắp đặt không đúng cách. Hiểu những lỗi phổ biến giúp giảm chi phí bảo trì và cải thiện độ tin cậy lâu dài của hệ thống lắp đặt năng lượng mặt trời.

Cân nhắc kỹ thuật

Hiểu tải trước

Mục đích chính của việc siết chặt bu lông chữ U là tạo ra tải trước thay vì chỉ đơn giản là đưa hai bộ phận lại với nhau.

Tải trước đủ lớn sẽ tạo ra ma sát giữa đường ống và kết cấu đỡ, ngăn chặn chuyển động do tải trọng gió, rung động của thiết bị hoặc giãn nở nhiệt. Duy trì tải trước này trong suốt thời gian sử dụng của quá trình cài đặt là một trong những yếu tố chính ảnh hưởng đến độ tin cậy của kết nối.

Truyền tải trong hệ thống lắp đặt năng lượng mặt trời

Trong các cấu trúc quang điện, bu lông chữ U phải chịu sự kết hợp của tải trọng tĩnh và động.

Các điều kiện tải điển hình bao gồm:

- Lực nâng của gió tác động lên các tấm pin mặt trời

- Tải tuyết ở vùng khí hậu lạnh

- Sự giãn nở nhiệt và co lại của cấu kiện thép

- Rung động hàng ngày do thay đổi môi trường

- Tải trọng bảo trì trong quá trình kiểm tra và bảo dưỡng

Việc chọn đúng thông số kỹ thuật bu-lông chữ U sẽ giúp phân phối các tải trọng này một cách an toàn trong toàn bộ cấu trúc lắp đặt.

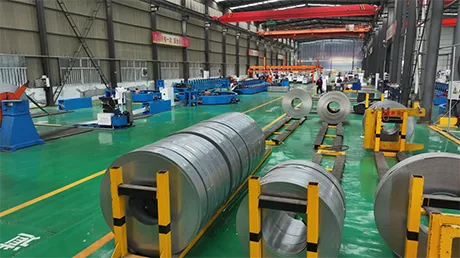

Sản xuất & Kiểm soát Chất lượng

Tính nhất quán của sản phẩm là điều cần thiết cho các dự án quang điện quy mô lớn nơi hàng ngàn ốc vít được lắp đặt.

Tại Energet Solar, mỗi lô sản xuất đều tuân theo quy trình kiểm soát chất lượng được tiêu chuẩn hóa để đảm bảo độ chính xác về kích thước và hiệu suất cơ học ổn định.

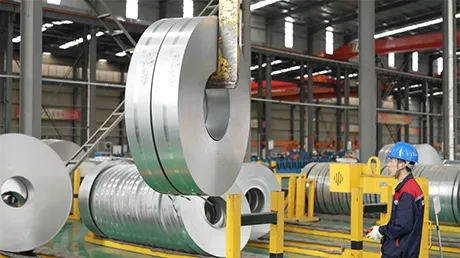

Xác minh nguyên liệu thô

Tất cả các vật liệu thép đầu vào đều được kiểm tra để xác minh loại vật liệu, thành phần hóa học và tính chất cơ học trước khi bắt đầu sản xuất.

Hình thành chính xác

Thiết bị uốn tự động đảm bảo bán kính uốn và độ chính xác kích thước nhất quán trên mỗi lô sản xuất.

Kiểm tra chủ đề

Các sợi cuộn được kiểm tra về độ chính xác biên dạng, sự ăn khớp trơn tru và tính nhất quán về kích thước để đảm bảo việc lắp đặt đáng tin cậy.

Bảo vệ bề mặt

Mỗi lô sản phẩm đều được kiểm tra chất lượng lớp phủ và tính toàn vẹn bề mặt sau khi mạ kẽm hoặc xử lý ZAM để đảm bảo khả năng chống ăn mòn lâu dài.

Kiểm tra chất lượng cuối cùng

Thành phẩm phải trải qua quá trình kiểm tra toàn diện trước khi giao hàng, bao gồm xác minh kích thước, kiểm tra chỉ, kiểm tra trực quan và kiểm tra bao bì.

Các trường hợp ứng dụng thực tế

Trang trại năng lượng mặt trời quy mô tiện ích ở Trung Đông

Đối với dự án quang điện gắn trên mặt đất có công suất 60 MW nằm trong môi trường sa mạc có nhiệt độ cao, Energet Solar đã cung cấp bu lông chữ U mạ kẽm nhúng nóng cho các kết nối đường ống chính.

Mặc dù tiếp xúc kéo dài với bức xạ UV cường độ cao và sự thay đổi nhiệt độ đáng kể từ ngày này sang đêm khác, các chốt vẫn duy trì hiệu suất kẹp ổn định mà không bị lỏng hoặc hư hỏng lớp phủ đáng kể sau thời gian dài hoạt động.

Dự án điện mặt trời trên mái nhà ven biển ở Đông Nam Á

Việc lắp đặt quang điện trên mái nhà công suất 35 MW cần tăng cường khả năng chống ăn mòn do tiếp xúc thường xuyên với không khí chứa nhiều muối và độ ẩm cao.

Để giải quyết những điều kiện này, bu lông chữ U được phủ ZAM tùy chỉnh đã được cung cấp với kích thước dành riêng cho dự án. Khả năng chống ăn mòn được cải thiện giúp giảm tần suất bảo trì và mang lại hiệu suất kết cấu đáng tin cậy trong suốt quá trình vận hành ngoài trời lâu dài.

Tại sao chọn Energet Solar

Việc chọn đúng nhà cung cấp dây buộc cũng quan trọng như việc chọn đúng dây buộc.

Energet Solar kết hợp kinh nghiệm sản xuất, hỗ trợ kỹ thuật và quản lý chất lượng nghiêm ngặt để cung cấp các giải pháp buộc chặt đáng tin cậy cho các dự án quang điện trên toàn thế giới.

Lợi thế của chúng tôi bao gồm:

- Nhà sản xuất chuyên nghiệp chuyên về hệ thống lắp đặt năng lượng mặt trời

- Sản xuất tự động đảm bảo tính nhất quán của sản phẩm ổn định

- Dịch vụ tùy biến OEM và ODM

- Chất liệu thép cacbon cường độ cao

- Tùy chọn lớp phủ mạ kẽm nhúng nóng và ZAM

- Kiểm tra kích thước và chất lượng nghiêm ngặt

- Sản xuất nhanh chóng và giao hàng toàn cầu đáng tin cậy

- Hỗ trợ kỹ thuật cho các dự án kỹ thuật

Câu hỏi thường gặp

Kích thước U-Bolt có thể được tùy chỉnh không?

Đúng. Chúng tôi sản xuất bu lông chữ U tùy chỉnh dựa trên đường kính ống, chiều dài bu lông, thông số kỹ thuật ren, vật liệu và yêu cầu về lớp phủ.

Lớp phủ nào tốt hơn cho môi trường ven biển?

lớp phủ ZAMthường được khuyên dùng cho các khu vực ven biển và có độ ẩm cao vì nó giúp tăng cường khả năng chống phun muối và ăn mòn khí quyển.

Làm cách nào để xác định kích thước U-Bolt chính xác?

Bu lông chữ U phải khớp với đường kính ngoài của ống đồng thời xem xét tải trọng kết cấu, khoảng trống lắp đặt và lực kẹp cần thiết.

Có bao gồm các đai ốc và vòng đệm phù hợp không?

Chúng có thể được cung cấp như một phần của bộ dây buộc hoàn chỉnh theo yêu cầu của khách hàng.

Những bu lông chữ U này có thể được sử dụng cho ống vuông không?

Đúng. Chúng tôi cung cấp kích thước uốn tùy chỉnh phù hợp cho cả ứng dụng ống thép tròn và vuông.

Sản phẩm của bạn tuân theo những tiêu chuẩn nào?

Sản phẩm của chúng tôi được sản xuất theo các yêu cầu về kết cấu quang điện quốc tế có liên quan và được sản xuất theo hệ thống quản lý chất lượng nghiêm ngặt.

Bạn có cung cấp hỗ trợ kỹ thuật?

Đúng. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ lựa chọn sản phẩm, đánh giá bản vẽ, tùy chỉnh và đề xuất kỹ thuật cho các hệ thống lắp đặt quang điện khác nhau.

Những kiểm tra nào được thực hiện trước khi vận chuyển?

Mỗi lô đều trải qua quá trình kiểm tra kích thước, xác minh đường chỉ, kiểm tra lớp phủ bề mặt, kiểm tra hình thức bên ngoài và kiểm tra bao bì để đảm bảo chất lượng ổn định trước khi giao hàng.
